FreeCAD

FreeCAD 是一款免费开源的参数化三维建模软件，适合学习机械零件、产品结构、技术制图、建筑信息建模和三维打印前的基础设计。它会保存草图约束、尺寸和建模步骤，修改一个关键参数后，相关几何可以跟着重新计算。学习者能看到尺寸、约束和形体之间怎样互相影响。

软件可在 Windows、macOS 和 Linux 上运行，下载和本地建模无需账号。官网有简体中文页面，界面也提供中文翻译，官方文档与社区教程仍有不少英文内容。它更适合愿意从草图、约束和零件逐步练起的大学生、职业学习者、创客与三维打印爱好者。

核心信息

能学到什么

• 用线段、圆弧和尺寸约束画出封闭草图，理解自由度、几何关系与设计意图。
• 把草图拉伸成实体，再练习凹槽、圆角、倒角、阵列和镜像等零件设计操作。
• 从三维模型生成视图、尺寸和页面，认识技术图纸怎样表达形状与关键尺寸。
• 接触装配、建筑、有限元分析和 CAM 工作台，了解不同工程任务怎样组织模型与数据。
• 通过参数修改和版本对比，检查建模历史是否稳定，逐步养成命名、备份和复核尺寸的习惯。

适合谁

第一次接触 CAD 的学习者，可以先用它理解草图约束、参数化零件和工程图。机械、产品、建筑、工程和制造相关专业的学生，能用它补充课堂练习。创客与三维打印用户也可以从一个支架、盒体或连接件开始，把尺寸可控的模型导出后再进入切片环节。

FreeCAD 的工作台很多，术语也比较密集。只想快速捏一个艺术模型、做角色动画或随手画平面图的人，专用工具通常更省时间。准备把模型用于承重、加工、建筑审批或商业交付时，还要补足材料、误差、公差、标准和审核流程，软件不会替学习者完成工程判断。

快速开始

1. 从 FreeCAD 官网进入下载页，选择与系统匹配的 64 位稳定版。访问日官方 GitHub 最新稳定版为 1.1.3，官网普通下载页显示可能稍有滞后，安装前核对版本和数字签名。
2. 第一次启动后切换简体中文，建立单独的练习目录。先学会新建文档、保存文件、切换视角和选择对象。
3. 进入 Part Design 工作台，创建一个草图，用矩形或圆形画出封闭轮廓，再补齐水平、垂直和尺寸约束。
4. 把草图拉伸成实体，加入一个凹槽和一处圆角。修改原始尺寸，观察后续特征能否正确更新。
5. 用 TechDraw 工作台生成一张二维视图，补上必要尺寸并导出 PDF，同时保留原始 FCStd 文件和递增版本备份。

学习建议

先把练习限制在 Sketcher、Part Design 和 TechDraw 三个工作台。每次只做一个结构清楚的小零件，先确定关键尺寸，再画草图和建模。完成后改两个参数，若模型报错，就沿建模历史检查草图引用、约束和特征顺序。

教程跟做一遍只能熟悉按钮。第二遍换一组尺寸，第三遍换一个相近零件，学习效果更容易看出来。准备继续学习装配、有限元、建筑或 CAM 时，先确认当前工作台的文档版本和适用范围，不要一次安装大量插件。

免费与版权说明

FreeCAD 由全球社区开发，FreeCAD Project Association AISBL 负责支持和保护项目。核心软件按 LGPL 2.0 或更高版本发布，可以免费下载、学习、修改和用于商业工作。使用 FreeCAD 创建的模型与数据归创作者所有，分发修改版、代码或组件时仍要遵守对应许可证。

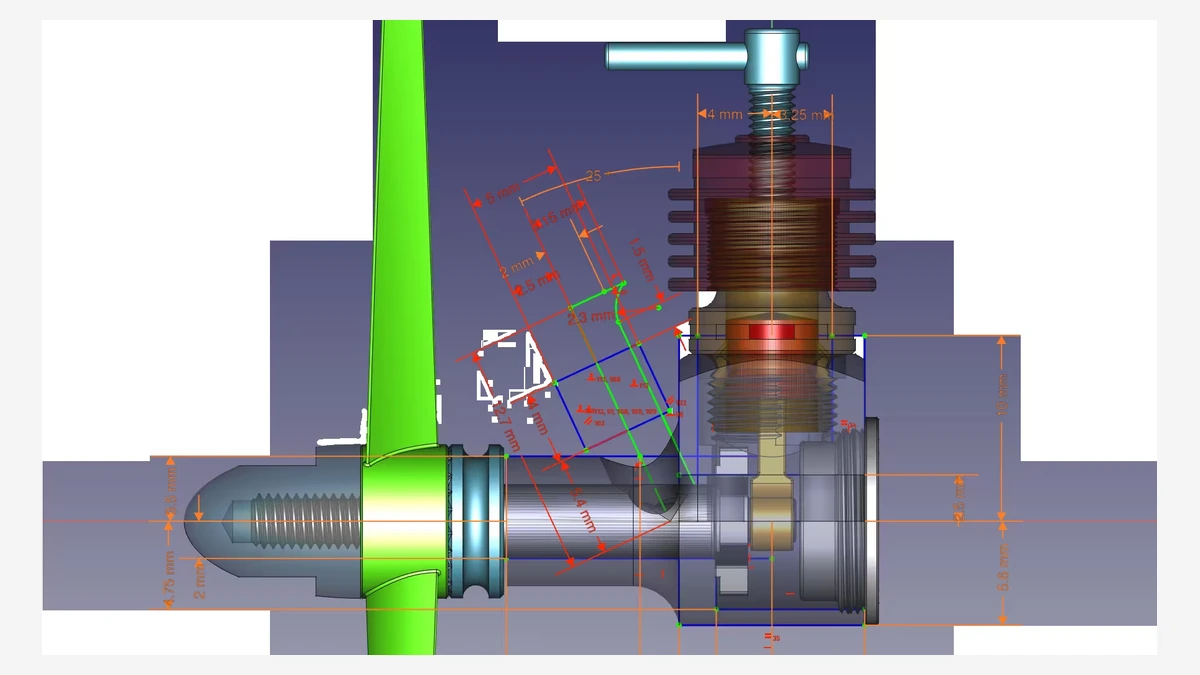

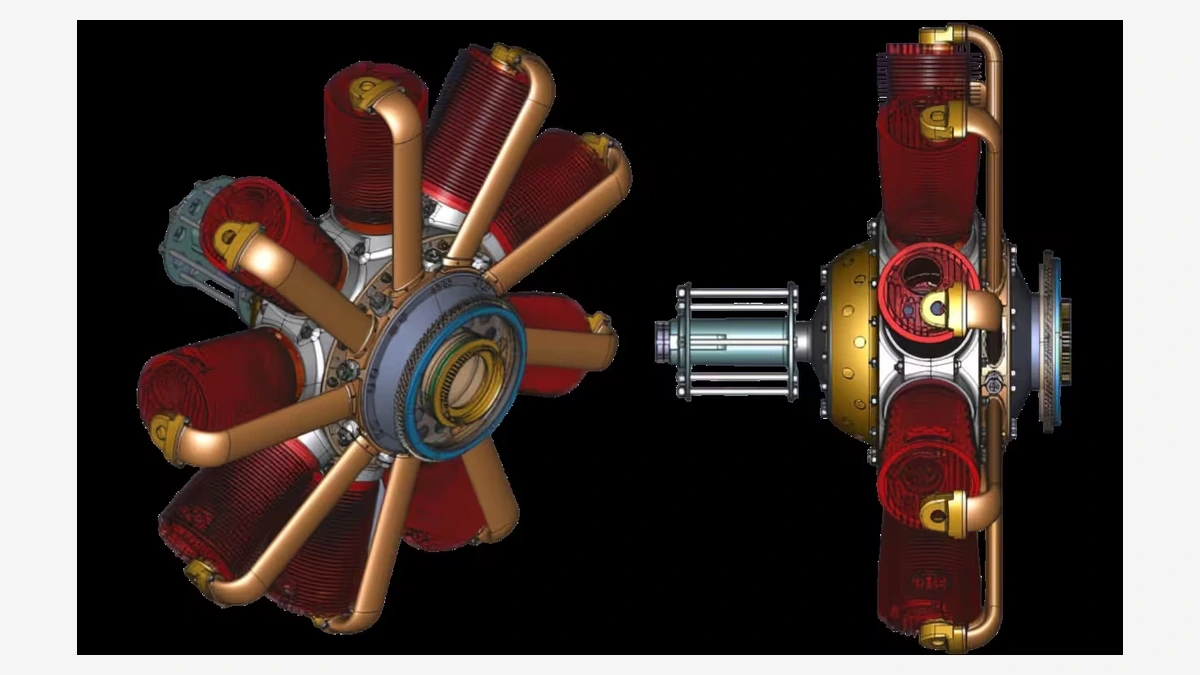

本文网址图标取自 FreeCAD 官方品牌资料，保持颜色、形状和比例不变，并链接 freecad.org。两张正文图来自 FreeCAD 官方中文首页，页面展示了软件的建模用途。插件、宏、外部零件库、字体、课程和下载到的模型各有自己的权利边界，FreeCAD 的 LGPL 不会自动覆盖这些内容。

使用前注意

• 官方 1.1.3 是访问日的最新稳定版，并包含针对恶意 FCStd 文件与文件处理问题的安全修复。1.1.1 及更早版本存在已公开的代码执行风险，应升级后再打开外部文件。
• 官方隐私说明写明，FreeCAD 桌面软件本身不收集、传输或分享个人数据。远程文件、在线手册、论坛和外部服务会产生网络连接，适用各自规则。
• 插件工作台由不同作者维护，官方不会替每个插件检查恶意内容。宏本质上是可执行的 Python 脚本，只安装可信来源并查看许可。
• FCStd 文件和导出文件可能带有路径、作者或项目元数据，分享前需要检查。重要项目保留多个版本，升级软件或插件前先复制文件。
• 三维模型能辅助学习和设计，不能自动证明结构安全、加工可行、尺寸合规或符合行业标准。正式用途仍需专业复核。
